直流電機訂購需知

1、用戶選用本系列電機時須說明產品型號、功率、電壓、轉速。其中電壓分電樞電壓和勵磁電壓。

2、確定安裝方式：安裝方式有立式安裝、臥式安裝、立臥式安裝。

3、確定出線方式：電機默認出線為右出線，還可有左、頂出線方式。

4、出軸方式默認單出軸，也可定制雙出軸。

5、冷卻方式：安裝風機冷卻、空水冷卻器、管道通風冷卻。

6、電機可安裝測速發電機、編碼器等。如需安裝編碼器請?zhí)峁┧栊吞枴?/p>

7、根據客戶要求可安裝相應的測溫元件。

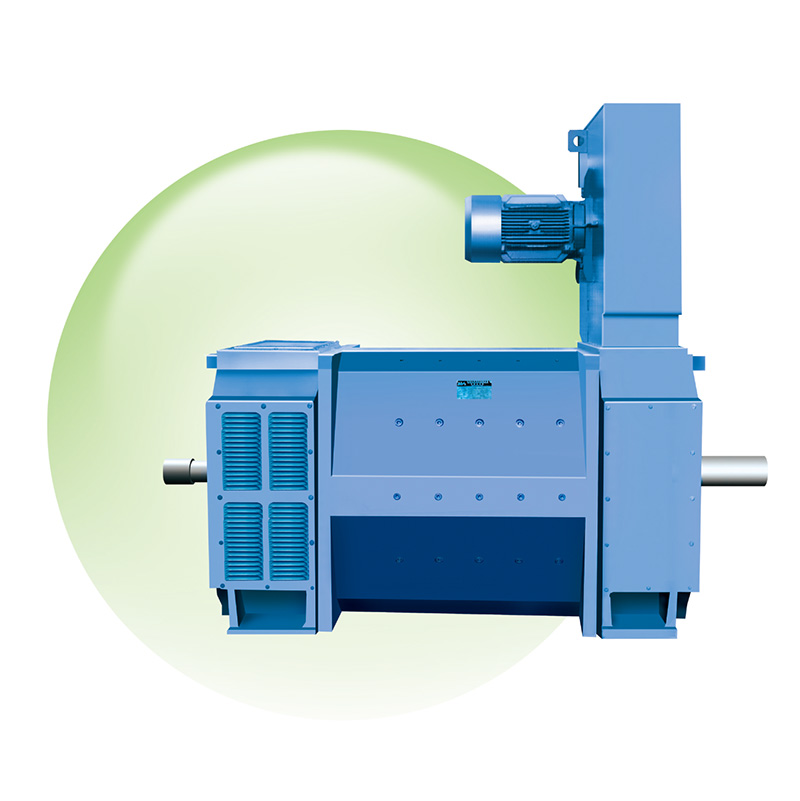

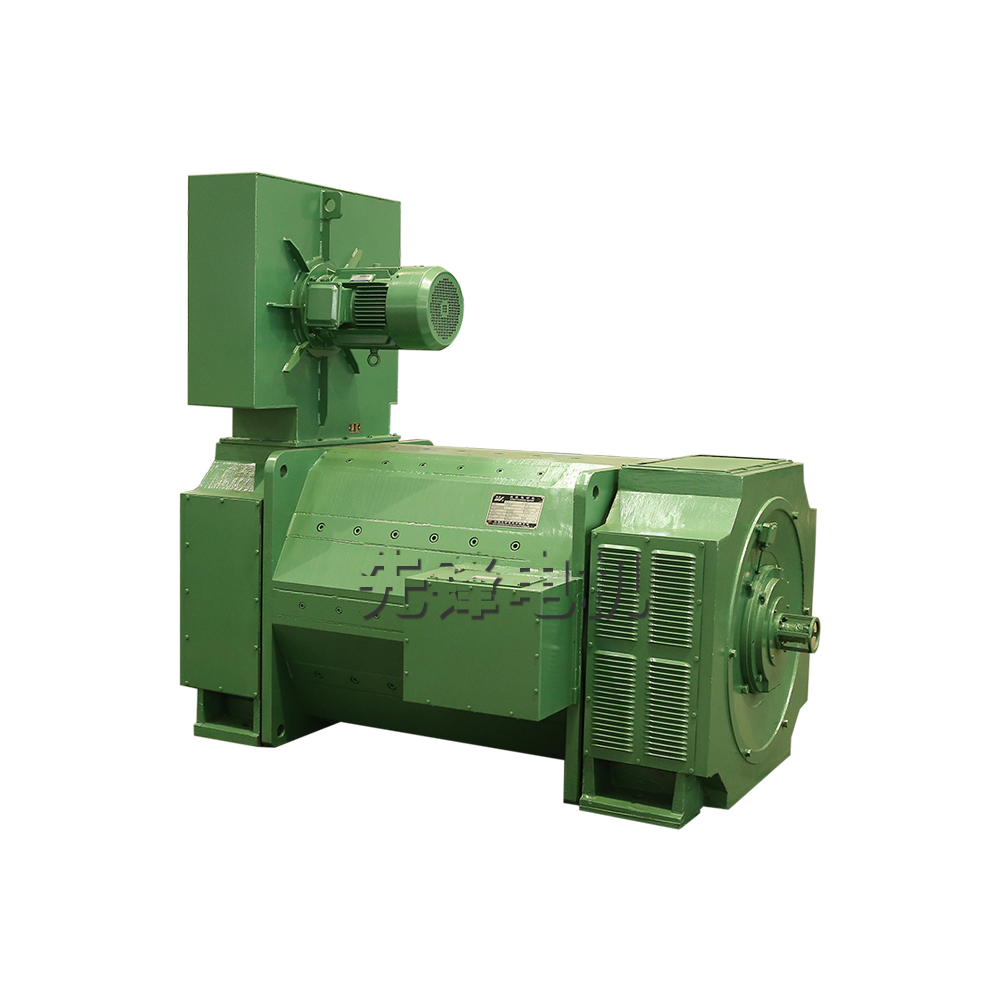

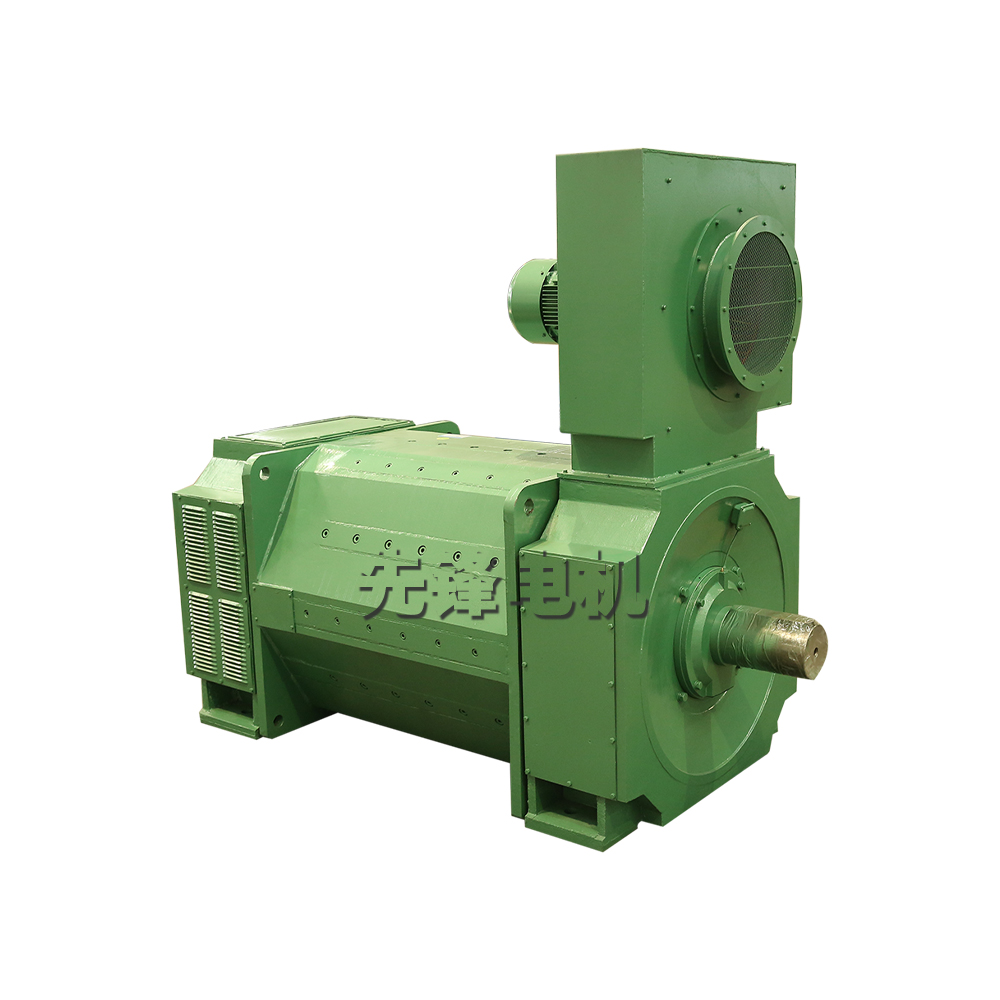

Z系列中型直流電動機_Z SERIES MACHINE DC MOTORS

Z系列直流電動機是我公司集十幾年各類直流電機設計制造之經驗，采用最新設計制造技術開發的中型直流電動機。目前該系列電動機機座號有七個中心高，從315-710mm。

本系列電動機的安裝尺寸、性能及技術要求完全符合JB/T9577《Z系列中型直流電動機技術條件》及GB/T755《旋轉電機定額和性能》中的相關規定。

本系列直流電動機適用于各類機械的傳動源，諸如金屬軋機主傳動、卷取機機組主傳動、制糖壓榨機傳動主傳動、水泥回轉窯傳動、橡塑擠出機械等等。

特點

本系列電動機采用多角形結構，定子內部空間利用率高。定子磁鴃采用疊片式，適用于可控硅整流電源供電，能夠承受脈動電流與電流急劇變化(負載變化)之工況。磁極安裝有精確的定位，并且全系列電動機均帶有補償繞組，因而換向性能良好。

電動機的絕緣等級為F級，采用可靠的絕緣結構和無溶劑真空壓力浸漆處理，保證絕緣性能穩定和良好散熱。

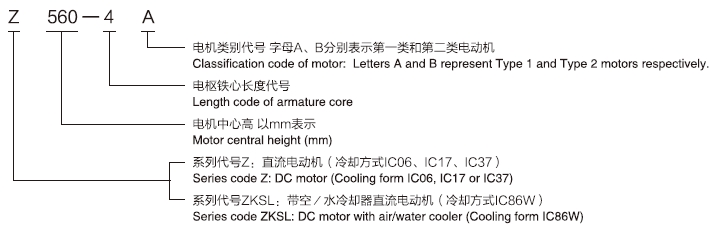

型號說明 Type Designation

舉例 For example:

結構簡介

1、電動機的冷卻方式及防護等級

a)電動機的冷卻方式為他冷，根據GB/T1993《旋轉電機冷卻方法》標準有IC06、IC07、IC37、1C86W等四種，標準型式的冷卻空氣入口在電動機的主傳動端(非換向器端)。電機的防護等級根據GB/T4942.1《旋轉電機外殼防護分級(1P代碼)標準有IP23和IP44兩種。用戶如需要其他冷卻方式和防護等級可另行協商。

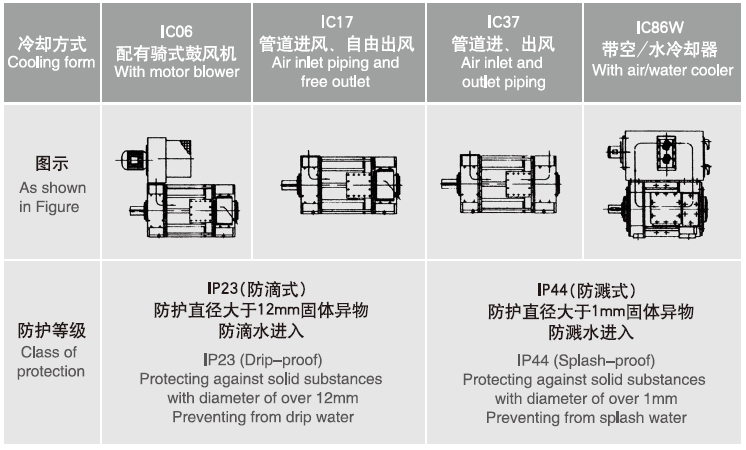

b)電動機的冷卻方式與防護等級的對應關系見表1

Relationship of cooling form and protection class of motor is listed in Table 1.

表1

2、電動機的結構安裝型式及代號

電動機的結構安裝型式及代號GB/T997《旋轉電機結構及安裝型式(IM)代號》的規定有IM1001(臥式底腳安裝、圓柱型單軸伸)和IM1002(臥式底腳安裝、圓柱型雙軸伸)兩種。用戶如需要其他的結構安裝型式可另行協商。

3、標準型電動機的出線盒位置從主傳動端看在右側。也可安裝在左側，必須在訂貨合同中注明。

4、電動機采用滾動軸承，不停機加油結構。

5、電動機可以根據用戶的要來安裝下列附件

a)定子繞組和兩端軸承室可放置測溫元件并將引出線接至電機的出線盒。

b)電動機的非傳動側可配帶由測速發電機，離心開關、編碼器等組成的測速保護裝置。

c)電動機內可安裝電壓為220VAC的防凝露加熱器，但必須在訂貨合同中注明。

6、空/水冷卻器一般安裝在電動機的上方。如用戶要來將空水冷卻器安裝在電動機側面必須在訂貨時提出，并自行解決冷卻器的輔助支撐。

7、冷卻器裝有風壓開關、溫度控制器、防凝露加熱器等保護裝置。

電機性能

1、技術數據表中的數據應按下列使用條件工作：

a)海拔高度不超過1000m;

b)冷卻風的進風溫度不超過40℃，冷卻水進水溫度不超過32℃;

c)電動機可安裝在環境條件較為惡劣的場合，但必須先選擇正確的冷卻方式和防護等級，以確保電機內部的清潔。如使用環境特殊，需要濕熱帶型，應另行協商。

d)電動機適用于三相橋式整流電源以及不外接平波電抗器之工況，也可采用直接發電機電源；

e)電動機性能符合GB/T755《旋轉電機定額和性能》、IEC60034-1《旋轉電機定額和性能》和JB/T9577《Z系列中型直流電動機技術條件》的規定；

2、電動機的標準額定電壓有440V、550V、660V、750V等四種，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。

3、電動機的基本勵磁方式為他勵，勵磁電壓為220V，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。電動機允許強行勵磁,強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。

4、電動機的短時過載能力

電動機按用途分為二類:

第一類(A類)：普通工業用直流電動機，

第二類(B類)：金屬軋機用直流電動機。

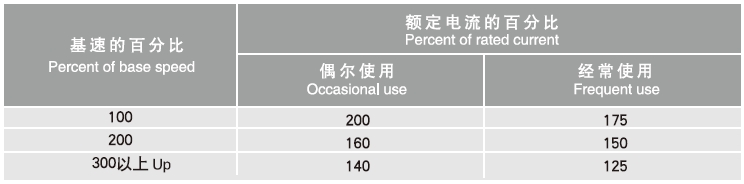

a)第一類(A類)電動機能承受表3所規定的短時(1min)過載

Class 1 (Class A) Motor can sustain short-time overload (1 minute) as specified in Table 3.

表3

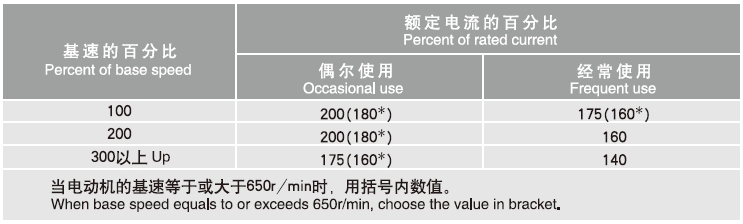

b)第二類(B類)電動機能承受表4所規定的短時(1min)過載

Class 2 (ClassB ) Motor can sustain short-time overload (1 minute) as specified in Table 4.

表4

c)偶爾使用的短時過載能力是指很少發生或在緊急情況下，電動機在1min時間內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定:

經常使用的短時過載能力是指正常工作周期的一部分，電動機反復承受超過連續額定負載的能力。

短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。

d)第二類在直流電動機(B類)應能承受下列連續負載：

在額定電壓和額定轉速范圍內帶115%額定功率負載連續運行，在此負載下溫升將較高、其他特性可能與額定條件下運行的規定不同。

在額定電壓和額定轉速范圍內，在額定負載連續運行之后，緊接著以125%額定功經負載運行2h，溫升不得超過規定數值，其他特性可能與額定條件下運行的規定不同。

e)第二類直流電動機(B類)，在額定轉速時，偶爾使用時過載倍數允許達到2.5倍，時間不超過15s(但需要與制造廠協商)。

5、電流變化率

在所有轉速及負載下，電動機能夠承受的電流變化率(di/dt)允許達到每秒250倍額定電流。

6、振動和噪聲

a)電動機的振動符合GB10068《軸中心高為56mm及以上電機的機械振動、振動的測量、評定及限值》中心標準的規定。

b)電動機的噪聲符合GB/T10069.3《旋轉電機噪聲測定方法及限值噪聲限值》標準的規定。

7、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗。

電動機的容量選擇

1、第一類(A類)：普通工業用直流電動機

這類電動機的詳細數據見技術數據表 用戶可以根據需要確定電動機的容量、電壓、轉速、冷卻方式。

2、第二(B類)金屬軋機用直流電動機

這類電動機的額定輸出功率比A類電動機技術數據表中數值低20%左右，具體數值由用戶和制造廠商定。

3、電動機除技術數據表中所列出的規格外，制造廠可以根據用戶提出的具體要求派生出其他規格。

訂貨說明

1、訂貨時請注明電動機的型號、功率、電壓、轉速、勵磁電壓、冷卻方式、出軸數、出線盒位置等等。

2、訂貨時請注明需要安裝在電動機上附件的型號、規格、數量。

3、如使用環境特殊、需要濕熱帶型、原型號后面請注明“TH”

4、如需要規格、技術要求與本樣本有出入，請即與我公司聯系，事先提出具體而明確的要求，經協商同意后簽定技術協議或在訂貨合同上注明。
