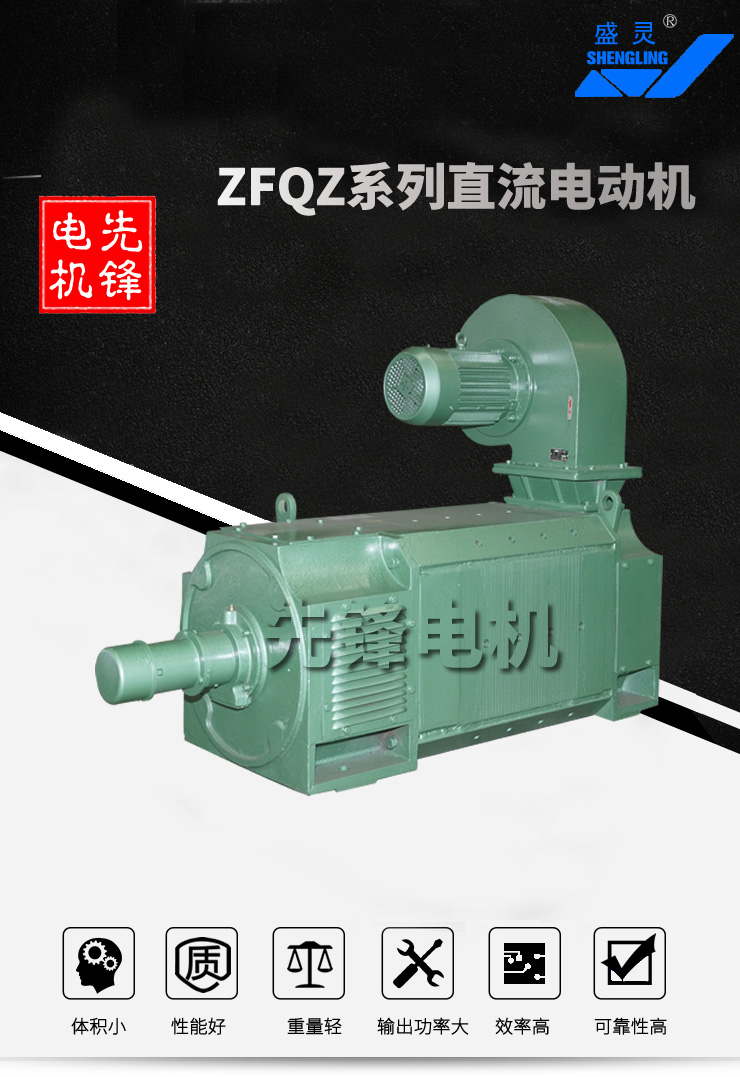

ZFQZ系列直流電動機是在Z4系列直流電動機的基礎上，借鑒ZZJ-800系列直流電動機的主要工藝而開發的系列產品。電機的轉動慣量分別為ZZJ-800系列和ZZJ-900系列的45%和65%，適應頻繁正逆轉和頻繁起制動的惡劣工況。電機具有優良的過載特性，其最大轉矩和起動轉矩分別是ZZJ-800系列和ZZJ-900系列的112%和117%。電機重量?jī)H為ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術規范》的國際標準。電機外形尺寸除了兩底腳孔間軸向尺寸"B"之外，均符合IEC72國際標準。電機通過帶底板可達到ZZJ-800和ZZJ-900系列相一致的主要安裝尺寸，并可通過協商制成ZZJ-800和ZZJ-900系列相對應的軸伸尺寸，因而可替換ZZJ-800和ZZJ-900系列產品。
電機性能：
使用條件
1. 電動機適用于環境空氣溫度為-30℃到＋40℃，海拔不超過1000米的場所。
2. 電動機的供電電源采用靜止整流電源或直流發電機電源。當采用三相全控橋式整流電源時，可不外接平波電抗器而長期工作。
產品性能
1. 電動機的額定電壓有220V、440V兩種。根據需要也可派生出其他等級電壓。
2．電動機的勵磁方式為他勵，勵磁電壓為180V或310V。根據需要也可派生出其他等級電壓。
3．電動機基速時允許按技術數據表規定的最大運行轉矩運行，歷時60s。
4．額定電壓為220V的電機，可以提高外施電壓，使轉速增加到額定轉速的2倍。此時允許最大運行轉矩為額定轉矩的1.8倍，歷時15s。
5．額定電壓220V的電動機按技術數據表規定的弱磁轉速運行時最大運行轉矩為額定轉距的0.6倍，歷時15s。
6．電動機的電流變化率(di/dt) 可達到200-250倍額定電流/秒。若需(di/dt)>250,可以協商解決。
7．電動機的出線盒標準位置從傳動端視在機座右側。根據需要，也可裝于機座左側，但需要在訂貨時注明。
型號說明：
結構簡介:
1．電動機的機座為八角形薄鋼板迭片結構，具有定子空間利用率高，內部結構緊湊、轉動慣量小、重量輕、適應可控硅供電等優點。
2．電動機全部帶補償繞組，使電機有優良的換向性能和過載能力。
3．電動機的絕緣等級為F級，并經無溶劑真空壓力浸漆(VPI)處理。繞組絕緣具有良好的絕緣性能和機械強度。
4．換向片為豎板式整體結構，豎板與電樞線圈連接采用鎢極惰性氣體保護焊(TIG)。
5．電樞鐵心采用斜槽結構，能有效減小振動和噪音。
6．電動機采用滾動軸承及不停機加油結構。
電機冷卻方式均為他冷、強迫通風，即電機自帶徑向騎式鼓風機或管道通風或帶空/水冷卻器。其防護等級和冷卻方式的對應關系見表2。所需要的冷卻風量、風壓及風機電動機的功率見表3，空/水冷卻器循環風機功率冷卻水流量見表4。
表2 (Table 2)
| | 防護等級 Protection Level | 冷卻方式 Cooling Mode |
徑向騎式鼓風機冷卻 Radial Ride Type Air Blower Cooling | IP21S | IC06 |
單管風 Single-duct Ventilation | IP23S | IC17 |
雙管風 Double-duct Ventilation | IP44 | IC37 |
| 帶空/水冷卻器 | IP44 | ICW86 |
表3 (Table 3)
機座號 | 風量(m3/hr) | 靜壓(Pa) | 電動機功率 | 重量 |
Baseplate No. | Ventilation Quantity | Static Pressure | Motor Power | Weight |
ZFQZ-250 | 3000 | 1400 | 3 | 70 |
ZFQZ-280 | 4000 | 1600 | 4 | 80 |
ZFQZ-315 | 4860 | 1600 | 5.5 | 90 |
ZFQZ-355 | 5200 | 1600 | 5.5 | 120 |
ZFQZ-400 | 7200 | 1800 | 5.5 | 180 |
ZFQZ-450 | 9000 | 1800 | 7.5 | 250 |
表4 (Table 4)
冷卻器型號 | 風機電動機 | 冷卻水流量(m3/h) | 重量 |
Cooler Type | Air Blower Motor | Cooling Water Discharge | Weight |
KSL-250 | 4.0 kw | 11 | 400 |
KSL-280 | 5.5 kw | 12 | 500 |
KSL-315 | 5.5 kw | 13 | 600 |
KSL-355 | 7.5 kw | 15 | 750 |
KSL-400 | 7.5 kw | 18 | 850 |
KSL-450 | 11 kw | 19.5 | 950 |
容量選擇
型號 | 額定功率 | 額定電壓 | 額定轉速 | 弱磁轉速 | 額定電流 | 額定轉距 | 最大運
行轉距 | 起動轉距 | 勵磁功率 | 轉動慣量 | 重量 |
Type | Rated
Power | Rated
Voltage | Rated
Rotating
Speed | Low-intensity
Magnetic
Rotating
Speed | Rated
Current | Rated
Rotating
Moment | Max. Running
Rotating
Moment | Starting
Rotating
Moment | Excitation
Power | Rotating
Inertia | Weight |
| kW | V | r/min | A | kNm | kW | kgm2 | kg |
ZFQZ-250-081B | 37.3 | 220 | 575 | 1275 | 220 | 0.62 | 1.86 | 2.17 | 2.1 | 0.95 | 710 |
440 | 575 | 1150 | 112 |
ZFQZ-250-21B | 52 | 220 | 550 | 1650 | 288 | 0.91 | 2.73 | 3.19 | 2.75 | 1.4 | 900 |
440 | 550 | 1100 | 144 |
ZFQZ-280-12B | 75 | 220 | 515 | 1300 | 415 | 1.39 | 4.17 | 4.87 | 3.1 | 2.5 | 1170 |
ZFQZ-280-11B | 75 | 440 | 515 | 1050 | 202 |
ZFQZ-315-082 | 112 | 220 | 500 | 1250 | 614 | 2.14 | 6.42 | 7.49 | 4.5 | 4.1 | 1720 |
ZFQZ-315-081 | 112 | 440 | 500 | 1000 | 300 |
ZFQZ-315-22 | 150 | 220 | 480 | 1200 | 795 | 2.99 | 8.97 | 10.5 | 4.35 | 6 | 1960 |
ZFQZ-315-21 | 150 | 440 | 480 | 960 | 393 |
ZFQZ-355-092 | 186 | 220 | 435 | 1100 | 982 | 4.09 | 12.3 | 14.3 | 4.2 | 9.2 | 2520 |
ZFQZ-355-091 | 186 | 440 | 435 | 870 | 488 |
ZFQZ-355-42 | 280 | 440 | 390 | 780 | 720 | 6.86 | 20.6 | 24.0 | 6.5 | 15 | 3720 |
|
型號 | 額定功率 | 額定電壓 | 額定轉速 | 額定電流 | 額定轉距 | 最大運
行轉距 | 起動轉距 | 勵磁功率 | |
| |
Type | Rated
Power | Rated
Voltage | Rated
Rotating
Speed | Rated
Current | Rated
Rotating
Moment | Max. Running
Rotating
Moment | Starting
Rotating
Moment | Excitation
Power | |
| |
| |
| |
kW | V | r/min | A | kNm | kW | |
ZFQZ-450-42 | 600 | 725 | 600 | 880 | 9.55 | 28.7 | 33.4 | 7.5 | |
ZFQZ-450-42 | 500 | 660 | 500 | 810 | 9.55 | 28.7 | 33.4 | 7.5 | |
ZFQZ-450-31 | 420 | 660 | 430 | 700 | 9.33 | 28 | 32.6 | 7.1 | |
ZFQZ-450-31 | 220 | 370 | 180 | 730 | 11.6 | 35 | 40 | 7.1 | |
ZFQZ-400-42 | 418 | 725 | 530 | 635 | 7.53 | 22.6 | 26.4 | 7.1 | |
ZFQZ-400-42 | 400 | 440 | 410 | 1020 | 9.32 | 28 | 32.6 | 7.1 | |
ZFQZ-400-42 | 205 | 420 | 280 | 570 | 6.99 | 21 | 24.5 | 7.1 | |
ZFQZ-400-42 | 500 | 660 | 708 | 810 | 6.74 | 20.2 | 23.6 | 7.1 | |
ZFQZ-400-32 | 440 | 660 | 600 | 725 | 7 | 21 | 22.5 | 6.4 | |
ZFQZ-355-42 | 418 | 725 | 600 | 630 | 6.65 | 20 | 23.3 | 6.5 | |
ZFQZ-355-42 | 355 | 440 | 500 | 895 | 6.78 | 20.3 | 23.7 | 6.5 | |
ZFQZ-355-42 | 361 | 600 | 550 | 665 | 6.27 | 18.8 | 22 | 6.5 | |
ZFQZ-355-32 | 450 | 725 | 750 | 670 | 5.73 | 17.2 | 20 | 6 | |
ZFQZ-355-32 | 315 | 440 | 500 | 800 | 6.02 | 18.1 | 21 | 6 | |
ZFQZ-355-22 | 450 | 660 | 900 | 735 | 4.78 | 14.3 | 16.7 | 5.6 | |
ZFQZ-355-22 | 370 | 440 | 650 | 930 | 5.44 | 16.3 | 19 | 5.6 | |
ZFQZ-355-12 | 315 | 660 | 880 | 510 | 3.42 | 10.3 | 12 | 4.7 | |
ZFQZ-315-42 | 315 | 600 | 800 | 570 | 3.76 | 11.3 | 13.2 | 5.2 | |
ZFQZ-315-42 | 315 | 440 | 750 | 780 | 4 | 12 | 13.5 | 5.2 | |
ZFQZ-315-42 | 284 | 400 | 680 | 785 | 4 | 12 | 13.5 | 5.2 | |
ZFQZ-315-32 | 280 | 660 | 750 | 465 | 3.56 | 10.7 | 12.5 | 4.6 | |
ZFQZ-315-32 | 320 | 440 | 900 | 785 | 3.4 | 10.2 | 11.9 | 4.6 | |
ZFQZ-315-22 | 230 | 220 | 705 | 1175 | 3.12 | 9.35 | 11 | 4.3 | |
ZFQZ-315-21 | 150 | 660 | 480 | 260 | 2.98 | 8.95 | 10.4 | 4.35 | |
ZFQZ-315-12 | 160 | 440 | 600 | 410 | 2.55 | 7.65 | 8.93 | 3.85 | |
ZFQZ-280-32B | 170 | 440 | 900 | 430 | 1.8 | 5.41 | 6.31 | 3 | |
ZFQZ-250-31B | 92 | 400 | 880 | 260 | 1 | 3 | 3.5 | 2.85 |
|
*說明：技術數據表(A)和技術數據表(B)列出了ZZJ-800和ZZJ-900系列相對應的規格和部分已生產制造過的規格，僅供設計選型時參考。如果所需產品的型號規格與本技術表有出入或有特殊要求，請與我廠有關部門聯系，經確認后簽訂技術協議和合同。
備注:
1、訂貨前，請先查閱產品目錄，明確所需產品的規格。如果所需規格與目錄有所出入或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后，簽定合同或技術協議。
2、訂貨時請注明電機型號、功率、電壓、頻率（或轉速）、調速范圍、結構形式，以及所需裝配成套供應的附件（如測速機的型號、過熱保護元件規格數量等）。
3、如果需要濕熱帶型，請?jiān)谠吞?hào)后面注明“TH”。
